TRG电磁波电阻率

TRG电磁波电阻率

    TRG电磁波电阻率 TRG是一种在钻井过程中随钻测量地层地质参数的仪器短节,TRG有四个发射天线和一对接收天线,利用电磁波在不同媒介的传播特性来测量电阻率。 施工过程中可依据实时测量的数据调整井眼轨迹,提供地质导向的有效依据。 TRG与YST-48R连接使用,
上一个产品 立即咨询
下一个产品

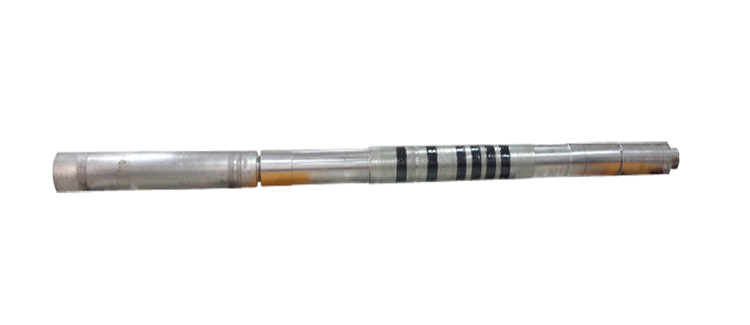

TRG电磁波电阻率

  TRG是一种在钻井过程中随钻测量地层地质参数的仪器短节,TRG有四个发射天线和一对接收天线,利用电磁波在不同媒介的传播特性来测量电阻率。

  施工过程中可依据实时测量的数据调整井眼轨迹,提供地质导向的有效依据。

  TRG与YST-48R连接使用,具有良好的实时性、精确性和耐用性,测量结果存储在TRG数据存储空间,同时可以通过YST-48R传输到地面进行实时显示和记录。

  技术参数:

  尺寸       172mm

  重量约       700kg

  长度       3.6m

  最高工作温度       150℃

  最高环境耐压       120MPa

  测量范围       0.05-2000Ωm

  测量精度       ±1% (10Ωm环境)

  传感器天线数      4发射、2接收

  电磁波频率       1MHz、2MHz

  测量曲线数      相位差4条、 幅度比4条,共8条

  垂直分辨率      152mm

  测量深度       在0.2Ωm在20Ωm

  最浅相位差       380mm       760mm

  浅相位差       460mm      990mm

  中相位差       560mm       1370mm

  深相位差      760mm       1900mm

  最浅幅度比       630mm       1950mm

  浅幅度比      760mm       2180mm

  中幅度比      960mm      2640mm

  深幅度比       1270mm       3680mm
