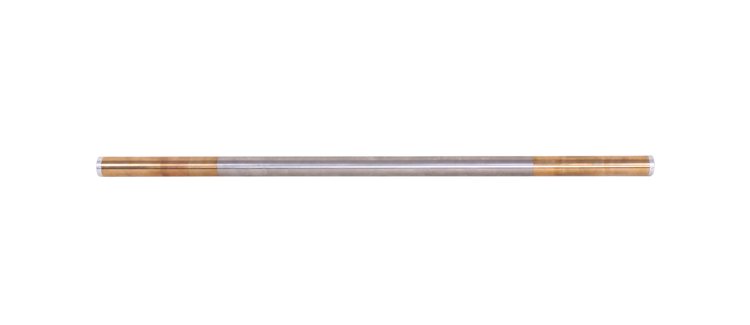

YST-48R伽马探管
YST-48R伽马探管是与YST-48R无线随钻侧斜器配套的地层岩性测量功能单元。
其测量数据可以通过泥浆脉冲调制后实时的传输到地面,并可同时进行井下测量数据存储,使钻井工程师和地质工程师实时、有效的了解钻遇地层的岩性变化,及时调整钻井参数(钻具、钻压、钻速、泥浆参数等),有效的回避风险、保护储层、提高工效、节约成本,提高采收率,提高综合社会经济效益。
伽马探管由伽马探头和电子组件组成,伽马探头主要由耐高温、高抗振型NaI晶体和耐高温、高抗振光电倍增管等组成。
当地层中的放射性核素(主要有:铀、钍、钾)发生核衰变时,放射出伽马射线,部分的伽马射线被伽马探头探测到并转化为电脉冲信号,由电子组件进行测量和处理即得到地层的自然伽马放射性强度。
根据地球物理、地球化学以及岩层沉集、油气运移、储积与岩层的相关性等理论,结合其他测井参数来推出被测岩层的岩性及油气田储藏情况。
技术参数
传感器: 闪烁晶体+ 光电倍增杆
推荐最小采样时间: 10秒
探测范围: 0-500API
测量精度: ±3API (0-150API) ±10API (150-500API)
最大数据存储能力: 110,000组
灵敏度: 优于1.6 CPS/API
垂直分辨率: 优于130mm
推荐测速: ≤30 m/h
