YST-48R无线随钻测斜仪

YST-48R无线随钻测斜仪

　　YST-48R是一种可打捞式的正脉冲无线随钻测斜仪，设计巧妙，组装灵活，使用方便。

　　该产品是YST-48X泥浆脉冲随钻测斜仪的升级换代产品，重新设计了地面设备，引入了伽马测量项目，通过使用新的传感器提高了定向探管的精度和性能，并且根据用户几年中反馈的使用意见作了很多的改进。

　　该仪器是将传感器测得的井下参数按照一定的方式进行编码，产生脉冲信号，该脉冲信号控制伺服阀阀头的运动，利用循环的泥浆使主阀阀头产生同步的运动，这样就控制了主阀阀头与下面的限流环之间的泥浆流通面积。

　　在主阀阀头提起状态下，钻柱内的泥浆可以较顺利地从限流环通过;在主阀阀头压下状态时，泥浆流通面积减小，从而在钻柱内产生了一个正的泥浆压力脉冲。

　　定向探管产生的脉冲信号控制着主阀阀头提起或压下状态的时间，从而控制了脉冲的宽度和间隔。

　　主阀阀头与限流环之间的泥浆流通面积决定着信号的强弱，我们可以通过选择主阀阀头的外径和限流环的内径尺寸来控制信号强弱，使之适用于不同井眼、不同排量、不同井深的工作环境。

　　实际上，整个过程涉及到如何在井下获得参数以及如何将这些数据输送到地面，这两个功能分别由探管和泥浆脉冲发生器完成。

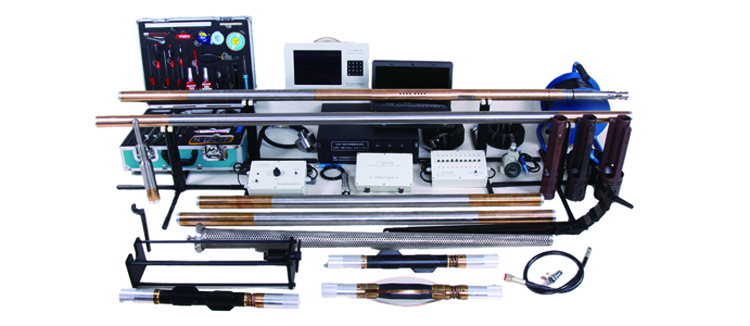

　　YST-48R泥浆脉冲随钻测斜仪由地面设备和井下测量仪器两部分组成。

　　地面设备包括：压力传感器、专用数据处理仪、远程数据处理器、计算机及有关连接电缆等。

　　井下测量仪器主要由定向探管(方向参数测量短节)、伽马探管、泥浆脉冲发生器、电池、扶正器、打捞头等组成。

　　该仪器配有橡胶式和弹簧钢片式两种扶正器，扶正器是规范配件，不需特殊工具就能更换替代，操作便捷。

　　仪器井下总成部分可以用打捞矛进行打捞，在井下出现卡钻、落鱼等故障时，可及时将井下仪器打捞出来，使损失减小到最低限度。

　
　技术参数：

　　井斜: ±0.1°

　　方位: ±1.0°

　　工具面精度: ±1.0°

　　最高工作温度: 150℃

　　仪器外筒抗压: 140MPa

　　抗压筒外径: Φ48mm

　　泥浆比重： ≤2.2克/立方厘米

　　井下仪器串总长: 6.8m(无伽马) 8.8m(有伽马)
